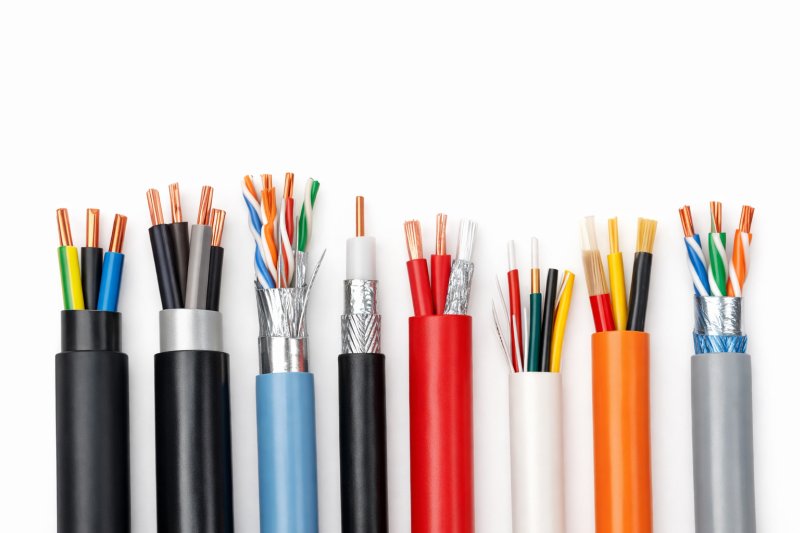

Jakie przekroje i rodzaje przewodów stosować we współczesnych instalacjach elektrycznych?

Pierwsza zasada

jest prosta: przekroju przewodu nie dobiera się „na oko” ani z przyzwyczajenia. Normowa praktyka wymaga uwzględnienia obciążenia, sposobu ułożenia, temperatury, grupowania kabli, spadku napięcia, warunków zwarciowych, a w niektórych przypadkach także harmonicznych. To właśnie dlatego dwa obwody o tej samej mocy nie zawsze dostają ten sam kabel.

Druga zasada

nowy budynek warto traktować jak obiekt z pełnym okablowaniem strukturalnym, a nie jak zbiór przypadkowych przewodów. Standardy ISO/IEC 11801 dla budynków i domów opisują okablowanie ogólnego przeznaczenia, które ma obsługiwać szeroki zakres usług: dane, głos, wideo i zasilanie, a przy tym pozwalać na łatwe i ekonomiczne modyfikacje w przyszłości. To bardzo ważne: instalację kładzie się na kilkanaście lat, a urządzenia wymienia co kilka sezonów.

1. Przewody zasilające 230/400 V

W instalacjach stałych punktem wyjścia powinny być przewody miedziane. Miedź ma wyższą przewodność niż aluminium i pozostaje podstawowym wyborem w budynkach mieszkalnych oraz lekkich komercyjnych. W zależności od zastosowania stosuje się przewody jednodrutowe, wielodrutowe lub elastyczne; dobór zależy od miejsca montażu, promieni gięcia i sposobu zakończenia. W strefach, gdzie dym i kwaśne gazy podczas pożaru stanowią większe zagrożenie dla ludzi, rozsądne są konstrukcje o obniżonej emisji dymu i bezhalogenowe, zgodnie z wymaganiami projektu i klasy reakcji na ogień.

Orientacyjnie, w budownictwie mieszkaniowym najczęściej spotyka się 1,5 mm² i 2,5 mm² Cu w końcowych odcinkach instalacji jednofazowej. To sensowne punkty startowe dla obwodów o umiarkowanych długościach i typowych prądach rzędu 10–16 A, ale nie są to wartości „z automatu” dla każdego przypadku. Dlatego:

obwody oświetleniowe najczęściej startują od 3×1,5 mm² Cu,

obwody gniazd wtyczkowych najczęściej od 3×2,5 mm² Cu,

duże odbiorniki, takie jak płyta, piekarnik, pompa ciepła, klimatyzacja, podgrzewacz, warsztat czy ładowarka EV, powinny mieć osobne obwody, zwykle z przekrojami większymi niż 2,5 mm² i doborem z obliczeń,

zasilanie rozdzielnicy, garażu, budynku gospodarczego albo podrozdzielni wymaga oddzielnego bilansu mocy; w praktyce bardzo często kończy się to na 5-żyłowych kablach o przekroju od 10 mm² wzwyż, ale bez obliczeń to tylko zgadywanie.

Nie wolno też traktować żyły ochronnej jako dodatku. Współczesna instalacja oznacza pełne podejście do PE, połączeń wyrównawczych i uziemienia, bo to one decydują o bezpieczeństwie przy uszkodzeniach, współpracy zabezpieczeń, ochronie przepięciowej, PV, automatyce i infrastrukturze teletechnicznej.

2. Internet, sieć LAN, Wi-Fi, kamery IP, wideodomofon, access pointy

W nowym budynku minimum rozsądku to dziś nie pojedynczy kabel „do routera”, tylko pełne okablowanie strukturalne. Dla nowych realizacji najbezpieczniejszym wyborem jest Cat 6A jako standard docelowy. CommScope wskazuje, że Cat 6A obsługuje 10 GbE do 100 m i jest rekomendowaną infrastrukturą dla nowych obiektów, zwłaszcza przy IoT, Wi-Fi 6/6E/7, czteroparowym PoE, smart lighting i usługach budynkowych. Leviton dodaje, że dla nowych aplikacji 4-pair PoE warto stosować minimum Cat 6A, bo wyższa kategoria lepiej radzi sobie z nagrzewaniem w wiązkach.

Praktyczna rekomendacja jest prosta: do każdego planowanego punktu TV, biurka, AP Wi-Fi, kamery, wideodomofonu, bramy, rekuperatora, sterownika HVAC i szafy multimedialnej prowadzić osobny kabel skrętkowy do centralnego punktu dystrybucyjnego. Nie buduje się dziś nowoczesnego domu „na Wi-Fi samym”. Nawet samo Wi-Fi potrzebuje przecież przewodowego backhaulu i zasilania PoE dla punktów dostępowych. Cisco wprost pokazuje, że nowoczesne access pointy, kamery, lighting czy shades korzystają z PoE/UPOE, a wzrost przepustowości sieci bezprzewodowych wymusza coraz lepsze okablowanie przewodowe pod spodem.

3. Antenowe i RTV/SAT

Jeżeli w budynku ma być telewizja naziemna, kablowa, SAT, multiswitch albo rozprowadzenie sygnału BCT, nadal potrzebny jest porządny koncentryk 75 Ω. Standardy domowego okablowania obejmują wprost również tor coaxial, nie tylko skrętkę i światłowód. W praktyce warto wybierać przewody o ekranowaniu co najmniej Class A+, a w trudniejszych elektromagnetycznie środowiskach Class A++, najlepiej w konstrukcji potrójnie ekranowanej. Televes podaje dla klasy A++ bardzo wysoką odporność ekranowania i wprost rekomenduje taki kabel do miejsc o wysokim poziomie zakłóceń.

To ważne, bo tani koncentryk zwykle nie „psuje się” od razu. On po prostu daje mniej marginesu: gorszy sygnał, większą podatność na LTE/EMI, słabszą pracę przy dłuższych trasach i więcej problemów po kilku latach. W nowym obiekcie nie warto oszczędzać na przewodzie, który ma zostać w ścianie na dekadę albo dłużej.

4. Alarmowe i niskoprądowe bezpieczeństwa

W klasycznych systemach alarmowych bardzo często nadal stosuje się dedykowane przewody alarmowe, a nie zwykłą skrętkę komputerową. SATEL w instrukcjach wprost wskazuje, że do połączeń elektrycznych zalecany jest prostoliniowy kabel nieekranowany, a stosowanie UTP/STP/FTP bywa niewskazane; dodatkowo przekrój żył zasilających trzeba dobrać tak, by spadek napięcia nie przekroczył 1 V, a kable sygnałowe powinny być prowadzone z dala od 230 V AC i nie równolegle do nich.

Dlatego w praktyce dla klasycznych czujek, manipulatorów, sygnalizatorów czy linii sabotażowych nadal sens mają przewody typu 6×0,5 mm² albo 8×0,5 mm², o ile producent systemu to dopuszcza. Dobry przykład daje SATEL: dla manipulatora centrali CA-4v1 podaje maksymalną odległość 200 m przy YTDY 6×0,5 i zaleca osobne zasilenie manipulatora. To pokazuje, że przy alarmie dobiera się kabel pod konkretną topologię i konkretne urządzenie, a nie według hasła „byle był jakiś przewód”.

5. Przewody przeciwpożarowe

To obszar, w którym nie ma miejsca na improwizację. Kable do SSP, DSO, oddymiania, oświetlenia awaryjnego czy zasilania urządzeń przeciwpożarowych nie są „zwykłymi kablami w czerwonej izolacji”. W Polsce CNBOP prowadzi osobne grupy dopuszczeń i ocen dla kabli telekomunikacyjnych do instalacji przeciwpożarowych, kabli do zasilania i sterowania urządzeniami przeciwpożarowymi oraz ich zamocowań. To bardzo ważne: liczy się cały zespół kablowy, czyli kabel plus sposób mocowania i trasa.

Z punktu widzenia wymagań funkcjonalnych chodzi o zachowanie ciągłości zasilania albo przekazu sygnału przez wymagany czas działania urządzenia. CNBOP wskazuje wprost, że zespoły kablowe stosowane w systemach zasilania i sterowania urządzeniami ochrony przeciwpożarowej powinny zapewniać tę ciągłość przez wymagany czas, a obwody urządzeń alarmu pożaru, oświetlenia awaryjnego i łączności powinny mieć klasę PH odpowiednią do wymaganego czasu pracy. Dodatkowo IEC 60364-5-56 wymaga dla safety services zwiększonej niezawodności zasilania w warunkach pożaru i wskazuje, że takie obwody nie powinny być chronione przez RCD ani AFDD.

Osobny temat to reakcja kabli na ogień. Komisja Europejska przypomina, że CPR daje wspólny język oceny parametrów wyrobów budowlanych w UE, a CNBOP podkreśla, że od 2016 r. kable w budownictwie są traktowane jako wyroby budowlane. W praktyce oznacza to konieczność świadomego doboru Euroklasy CPR i rozsądnego podnoszenia wymagań tam, gdzie ryzyko jest największe, zwłaszcza na drogach ewakuacyjnych i przy dużych skupiskach kabli.

6. Smart home: przewodowe ma przewagę nad bezprzewodowym

Tu warto napisać to wprost: w smart home połączenia przewodowe są lepszym szkieletem systemu niż połączenia bezprzewodowe. Nie dlatego, że radio jest „złe”, ale dlatego, że kabel daje wyższą przewidywalność działania. KNX pokazuje bardzo jasno: system przewodowy działa lokalnie, nie wymaga ciągłej pracy chmury, działa nawet wtedy, gdy padnie Wi-Fi, a przy okazji ogranicza problem vendor lock-in i rozdrobnionej kompatybilności między urządzeniami.

Do tego dochodzi przewaga praktyczna: Ethernet i PoE dostarczają jednocześnie dane i zasilanie. To oznacza mniej zasilaczy, mniej punktów awarii, prostsze zasilenie access pointów, kamer, wideodomofonów, kontrolerów, czujników i nawet części systemów oświetleniowych. Cisco i CommScope pokazują, że właśnie taki kierunek rozwija dziś nowoczesne budynki. Bezprzewodówka jest świetna jako uzupełnienie, retrofit albo rozwiązanie tam, gdzie nie da się już kuć ścian. Jako kręgosłup budynku powinna jednak ustąpić miejsca kablom.

7. Co warto zrobić od razu, zanim ściany zostaną zamknięte

Najrozsądniejszy wariant dla nowego budynku wygląda dziś tak:

miedź i osobne obwody dla wszystkich większych odbiorników, z doborem przekrojów z obliczeń, nie z pamięci;

Cat 6A do wszystkich strategicznych punktów: AP, kamer, wideodomofonu, RTV, biur, automatyki, bramy, garażu;

coax 75 Ω A+/A++ tam, gdzie ma pracować TV/SAT;

dedykowane przewody alarmowe tam, gdzie system opiera się o klasyczne linie i magistrale producenta;

przewody i zamocowania ppoż. wyłącznie systemowe i certyfikowane tam, gdzie wymaga tego projekt ochrony przeciwpożarowej;

rezerwa peszli i wolnego miejsca w szachtach, rozdzielnicach i szafie teletechnicznej, bo standardy okablowania domowego są po to, by system dało się łatwo rozbudować, a nie pruć od nowa.

Dobrze zaprojektowana instalacja nie jest kosztem „na odbiór”. Jest infrastrukturą, która ma działać niezauważalnie przez lata. Jeżeli inwestor ma zrobić coś raz i dobrze, powinien położyć nie mniej kabli, tylko więcej sensownych kabli — i więcej rezerwy — niż wydaje mu się potrzebne w dniu montażu.

Źródła

IEC 60364-5-52 — Low-voltage electrical installations — Wiring systems.

IEC 60364-5-56 — Low-voltage electrical installations — Safety services.

IEC 60364-5-54 — Earthing arrangements and protective conductors.

ISO/IEC 11801-1:2017 oraz ISO/IEC 11801-4:2017 — okablowanie ogólne i domowe.

Komisja Europejska — Construction Products Regulation (CPR).

CNBOP-PIB — Przewody i kable do urządzeń przeciwpożarowych oraz artykuły techniczne o kablach i ochronie przeciwpożarowej.

KNX Association — materiały o pracy systemów przewodowych/offline i niezależności od Wi-Fi.

CommScope, Leviton, Cisco — materiały techniczne o Cat 6A, PoE, Wi-Fi 6/6E/7 i infrastrukturze budynkowej.

SATEL — instrukcje instalacyjne dotyczące okablowania alarmowego.

Televes / EN 50117 — wymagania i klasy ekranowania dla przewodów koncentrycznych
