Złącza sprężynowe czy śrubowe? Co wybrać w nowoczesnej instalacji elektrycznej

Złącza zaciskowe sprężynowe vs złącza śrubowe („kostki”): co dziś wybrać do instalacji elektrycznych?

W nowych instalacjach elektrycznych, zwłaszcza przy łączeniu przewodów w puszkach, oprawach i rozgałęzieniach, lepszym wyborem są dziś z reguły złącza sprężynowe. Nie dlatego, że złącza śrubowe są „nielegalne” albo z definicji złe, lecz dlatego, że po prostu gorzej znoszą błąd montażowy i są mniej powtarzalne w praktyce. Normy IEC obejmują zarówno zaciski śrubowe, jak i bezśrubowe, więc spór nie dotyczy dopuszczalności, tylko jakości, trwałości i przewidywalności połączenia w realnym użytkowaniu.

Jak działa jedno i drugie rozwiązanie?

W złączu śrubowym siła docisku powstaje dzięki dokręceniu śruby. To oznacza, że jakość połączenia zależy od poprawnego momentu dokręcenia, geometrii zacisku, rodzaju przewodu i staranności montażysty. W złączu sprężynowym docisk zapewnia sprężyna, więc siła nacisku jest zdefiniowana konstrukcyjnie, a nie „wyczuciem ręki” instalatora. W materiałach technicznych Weidmüller i Schneider Electric ten mechanizm jest opisany wprost: sprężynowe systemy połączeń dają stałą siłę docisku niezależną od użytkownika i nie wymagają ustawiania momentu dokręcania.

Dlaczego złącza sprężynowe są dziś zwykle lepsze?

1. Mniej zależą od człowieka

To jest najważniejszy argument. W złączach śrubowych zbyt mały moment dokręcenia może skutkować zbyt małą siłą zacisku, wzrostem rezystancji styku, nagrzewaniem, a skrajnie nawet wypaleniem połączenia. Zbyt duży moment może z kolei uszkodzić przewód, gwint albo sam zacisk. Eaton i Phoenix Contact opisują to bardzo jednoznacznie: poprawny moment dokręcenia jest krytyczny dla bezpieczeństwa połączenia śrubowego, a jego niedotrzymanie stanowi realne ryzyko eksploatacyjne.

W złączach sprężynowych ten problem jest dużo mniejszy, bo siła docisku nie zależy od tego, kto i jak mocno „dokręcił”. Weidmüller wskazuje stałą siłę zacisku niezależną od użytkownika, a Schneider Electric podkreśla, że odpada problem wymaganego momentu dokręcenia i związany z nim czynnik ludzki. To właśnie dlatego złącza sprężynowe wygrywają w powtarzalności montażu.

2. Lepiej znoszą drgania, wstrząsy i zmiany temperatury

Połączenia sprężynowe są projektowane tak, by stale dociskać przewód. W praktyce daje to wyraźną przewagę w warunkach drgań i obciążeń mechanicznych. Weidmüller wprost określa połączenia sprężynowe jako odporne na wstrząsy i drgania, a WAGO podaje dla swojej technologii CAGE CLAMP odporność na silne wibracje i brak przerw kontaktu w testach do 2000 Hz i 20 g. Eaton również wskazuje, że zaciski sprężynowe nie luzują się samoczynnie pod wpływem drgań i wstrząsów.

To ważne nie tylko w przemyśle. Również w budynkach mieszkalnych czy usługowych połączenie powinno zachowywać parametry przez lata, mimo nagrzewania i chłodzenia przewodów przy zmianach obciążenia. Jeśli połączenie mniej zależy od utrzymania konkretnego docisku śrubą, ryzyko degradacji styku jest zwykle niższe.

3. Są bliższe idei połączenia bezobsługowego

To kolejny mocny argument. Eaton wskazuje, że w odróżnieniu od połączeń śrubowych zaciski sprężynowe nie wymagają regularnej konserwacji, ponieważ docisk wynika z właściwości sprężyny, a nie z utrzymania właściwego dokręcenia. Schneider Electric pisze podobnie: nie trzeba obawiać się luzowania śrub podczas pracy czy transportu. WAGO konsekwentnie opisuje swoje systemy sprężynowe jako maintenance-free, czyli bezobsługowe w typowej eksploatacji.

Właśnie tu „kostki” śrubowe przegrywają najczęściej w praktyce. Mogą działać poprawnie, ale wymagają większej dyscypliny montażowej i mniejszej tolerancji na błąd. W nowoczesnej instalacji to po prostu słabszy punkt systemu.

4. Montuje się je szybciej i bardziej powtarzalnie

We współczesnym montażu liczy się nie tylko sama elektryczna poprawność, ale też czas pracy, ergonomia i przewidywalność wyniku. Phoenix Contact, Eaton, Weidmüller i WAGO zgodnie wskazują, że połączenia sprężynowe, a szczególnie push-in i dźwigniowe, przyspieszają montaż. Eaton pisze wprost, że zaciski sprężynowe są szybciej łączone niż śrubowe, a Weidmüller podkreśla możliwość szybkiego, często beznarzędziowego podłączenia.

Szybszy montaż nie jest tylko wygodą. To także mniej okazji do błędów, mniejsze rozrzuty jakości między instalatorami i lepsza powtarzalność przy większej liczbie punktów połączeniowych. Dla inwestora i użytkownika końcowego to argument czysto techniczny, nie marketingowy.

A co ze złączami śrubowymi? Czy są już przestarzałe?

Nie. Złącza śrubowe nadal mają sens w określonych zastosowaniach. Materiały techniczne Weidmüller, Eaton i Phoenix Contact wskazują, że technika śrubowa wciąż pozostaje szczególnie użyteczna przy dużych przekrojach przewodów, większych mocach oraz tam, gdzie stosuje się końcówki oczkowe i połączenia śrubowo-bolcowe. Phoenix Contact podkreśla nawet, że przy połączeniach na końcówkę oczkową połączenie śrubowe lub bolcowe ma praktyczną przewagę montażową.

Trzeba też pamiętać o rzeczy podstawowej: jeśli aparat, osprzęt albo zacisk urządzenia został zaprojektowany przez producenta jako śrubowy, to należy korzystać z niego zgodnie z tą konstrukcją i z podanym momentem dokręcenia. Wybór między „sprężyną” a „śrubą” ma sens głównie tam, gdzie rzeczywiście wybieramy typ złączki do łączenia przewodów, a nie wtedy, gdy technologia zacisku jest już narzucona przez urządzenie.

WAGO: dlaczego ta marka pojawia się w tej dyskusji tak często? (Nie - to nie jest reklama.)

Bo WAGO jest jednym z najbardziej rozpoznawalnych producentów złączy sprężynowych i od lat rozwija technologię CAGE CLAMP oraz pokrewne rozwiązania. W dokumentacji WAGO przewija się kilka cech, które dobrze pokazują przewagę tej klasy produktów: połączenie odporne na drgania, bezobsługowe i uniwersalne dla różnych typów przewodów.

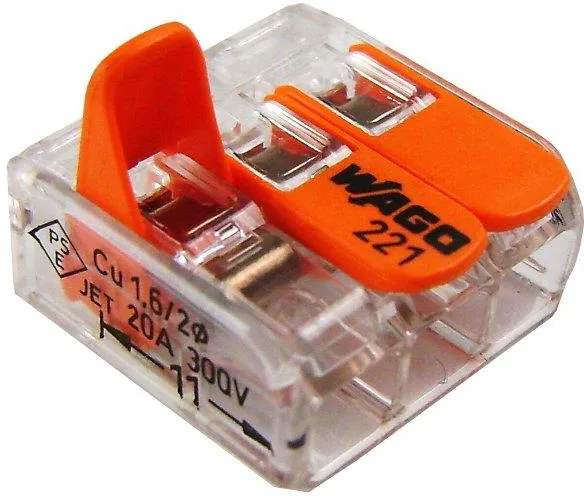

Dobrym przykładem jest seria WAGO 221. Według danych producenta złączki te obsługują przewody linkowe cienkodrutowe 0,14–4 mm² oraz przewody jednodrutowe i wielodrutowe 0,2–4 mm², a wybrane warianty sięgają do 6 mm². Producent podaje też parametry do 32 A / 450 V, temperaturę pracy ciągłej 105°C oraz dopuszczenie do pracy w temperaturze otoczenia do 85°C; są też aprobaty takie jak ENEC i UL. To pokazuje, że nie mówimy o „gadżecie”, tylko o pełnoprawnym, certyfikowanym elemencie połączeniowym do poważnych zastosowań.

Jednocześnie warto zachować techniczną precyzję: nie każda złączka WAGO nadaje się do każdego przewodu i każdego materiału. Sam WAGO podaje, że seria 221 nie jest dopuszczona do łączenia aluminium, a przy połączeniach Al/Cu trzeba stosować odpowiednie rozwiązania i procedury, np. dedykowane serie oraz pastę Alu-Plus tam, gdzie producent to dopuszcza. To bardzo ważna uwaga, bo część błędnych opinii o złączkach bierze się z użycia dobrego produktu poza jego zakresem zastosowania.

Które rozwiązanie rekomendować dziś do instalacji?

W nowych instalacjach miedzianych, przy typowych połączeniach w puszkach, oprawach, rozgałęzieniach i modernizacjach, rekomendacja jest prosta: stosować markowe, certyfikowane złącza sprężynowe. To dziś bardziej nowoczesne, bardziej powtarzalne i zwykle bezpieczniejsze rozwiązanie eksploatacyjne niż klasyczne „kostki” śrubowe. Obiektywne powody są cztery: mniejsza zależność od momentu dokręcenia, lepsza odporność na drgania, mniejsza potrzeba obsługi serwisowej oraz szybszy, bardziej powtarzalny montaż.

Złącza śrubowe nadal warto zostawić tam, gdzie naprawdę mają przewagę: przy dużych przekrojach, połączeniach z końcówkami oczkowymi, wybranych rozdzielnicach, niektórych urządzeniach przemysłowych oraz wszędzie tam, gdzie technologia śrubowa jest narzucona przez producenta aparatu. Ale jako domyślny wybór dla współczesnych połączeń instalacyjnych w przewodach miedzianych, sprężyna wygrywa.

Wniosek końcowy

Jeżeli pytanie brzmi: co dziś stosować w instalacjach elektrycznych — złącza sprężynowe czy śrubowe? to odpowiedź techniczna brzmi: w większości nowych zastosowań instalacyjnych wybierać złącza sprężynowe, najlepiej markowe i dobrane dokładnie do typu przewodu oraz warunków pracy. Wśród nich WAGO jest jedną z najmocniejszych i najbardziej dopracowanych opcji rynkowych, ale nie dlatego, że „jest modne”, tylko dlatego, że parametry użytkowe tej technologii dobrze odpowiadają współczesnym wymaganiom: trwałości, powtarzalności i ograniczeniu błędu montażowego.

Źródła

IEC 60999-1 — zakres normy obejmujący zarówno zaciski śrubowe, jak i bezśrubowe.

Eaton, How to make wiring more efficient from start to finish — szczegółowe porównanie zacisków śrubowych, sprężynowych i push-in, wraz z opisem ryzyk momentu dokręcenia i zalet sprężyny.

Phoenix Contact, Power wiring made easy — techniczne uwagi o wymaganym momencie dokręcenia dla połączeń śrubowych i ryzyku błędu montażowego.

Weidmüller, PUSH IN Technology — porównanie typów połączeń, stała siła docisku, odporność na drgania i wstrząsy, bezobsługowość połączeń sprężynowych.

Schneider Electric, Simplify Wiring, Improve Efficiency — ograniczenie czynnika ludzkiego i brak konieczności ustawiania momentu dokręcania w zaciskach sprężynowych.

WAGO, 10 Cage Clamp Advantages oraz Electrical Interconnections — odporność na drgania, bezobsługowość i charakterystyka technologii sprężynowej WAGO.

WAGO, dane dla serii 221 — zakres przewodów, parametry 32 A / 450 V, ENEC/UL, zastosowania w instalacjach.

WAGO, Connecting Aluminum and Copper Conductors — ważna uwaga, że seria 221 nie jest dopuszczona do Al/Cu.
